Флюси зварювальні плавлені

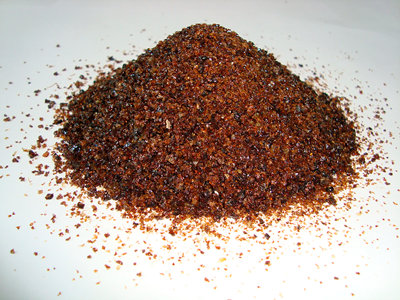

флюси зварювальні плавлені

Зварювальний флюс - це гранульований порошок з розміром зерен від 0,2 до 4 мм, призначений для здійснення зварювальних процесів. У процесі зварювання гранули плавляться і виділяють газ, а потім при охолодженні утворюють кірку з шлаку.

Зварювальні флюси класифікуються за технологією виробництва, хімічним складом, призначенням і іншим характеристикам.

Наше підприємство виробляє плавлені зварювальні флюси, виготовлені методом подвійного рафінування розплаву і використання мінеральних відходів зварювального виробництва. Новий спосіб варіння флюсів дозволив поліпшити зварювально-технологічні властивості флюсів, знизити потребу в природній сировині, а також вирішує проблему навколишнього середовища.

НОМЕНКЛАТУРА МАРОК ФЛЮСІВ

  • Марганцево-силікатний
  • АН-348-А
  • ДСТУ EN ISO 14174-S F MS 1 AC H10
  • ДСТУ EN ISO 14174-S F MS 1
  • ТУ У 20.5-00293255-006:2020
  • ГОСТ 9087-81; ТУ У 20.5-00293255-006:2020, ГОСТ Р 52222-2004
  • Марганцево-силікатний
  • АН-348-АМ
  • ДСТУ EN ISO 14174-S F MS 1 AC H10
  • ДСТУ EN ISO 14174-S F MS 1
  • ТУ У 20.5-00293255-006:2020
  • ГОСТ 9087-81; ТУ У 20.5-00293255-006:2020, ГОСТ Р 52222-2004
  • Марганцево-силікатний
  • АН-348-АПМ
  • ДСТУ EN ISO 14174-S F MS 1 AC H10
  • ДСТУ EN ISO 14174-S F MS 1
  • ТУ У 20.5-00293255-006:2020
  • ТУ У 20.5-00293255-006:2020, ГОСТ Р 52222-2004
  • Кальцієво-силікатний
  • АН-47
  • ДСТУ EN ISO 14174-S F CS 1 AC H10
  • ДСТУ EN ISO 14174-S F CS 1
  • ТУ У 20.5-00293255-006:2020
  • ГОСТ 9087-81; ТУ У 20.5-00293255-006:2020, ГОСТ Р 52222-2004
  • Кальцієво-силікатний
  • АН-47Д
  • ДСТУ EN ISO 14174-S F CS 1 AC H10
  • ДСТУ EN ISO 14174-S F CS 1
  • ТУ У 20.5-00293255-006:2020
  • ТУ У 20.5-00293255-006:2020, ГОСТ Р 52222-2004
  • Кальцієво-силікатний
  • АН-47ДП
  • ДСТУ EN ISO 14174-S F CS 1 AC H10
  • ДСТУ EN ISO 14174-S F CS 1
  • ТУ У 20.5-00293255-006:2020
  • ТУ У 20.5-00293255-006:2020, ГОСТ Р 52222-2004
  • Марганцево-силікатний
  • ОСЦ-45
  • ДСТУ EN ISO 14174-S F MS 1 AC H10
  • ДСТУ EN ISO 14174-S F MS 1
  • ТУ У 20.5-00293255-006:2020
  • ГОСТ 9087-81; ТУ У 20.5-00293255-006:2020, ГОСТ Р 52222-2004
  • Марганцево-силікатний
  • ОСЦ-45М
  • ДСТУ EN ISO 14174-S F MS 1 AC H10
  • ДСТУ EN ISO 14174-S F MS 1
  • ТУ У 20.5-00293255-006:2020
  • ГОСТ 9087-81; ТУ У 20.5-00293255-006:2020, ГОСТ Р 52222-2004
  • Марганцево-силікатний
  • АНЦ-1А
  • ДСТУ EN ISO 14174-S F MS 1 AC H10
  • ДСТУ EN ISO 14174-S F MS 1
  • ТУ У 20.5-00293255-006:2020
  • ТУ У 20.5-00293255-006:2020, ГОСТ Р 52222-2004
  • Марганцево-силікатний
  • АН-60
  • ДСТУ EN ISO 14174-S F MS 1 AC H10
  • ДСТУ EN ISO 14174-S F MS 1
  • ТУ У 20.5-00293255-006:2020
  • ГОСТ 9087-81; ТУ У 20.5-00293255-006:2020, ГОСТ Р 52222-2004
  • Марганцево-силікатний
  • АН-60М
  • ДСТУ EN ISO 14174-S F MS 1 AC H10
  • ДСТУ EN ISO 14174-S F MS 1
  • ТУ У 20.5-00293255-006:2020
  • ТУ У 20.5-00293255-006:2020, ГОСТ Р 52222-2004
  • Алюмінатно-основний
  • АН-20С
  • ДСТУ EN ISO 14174-S F AB 2 DC H10
  • ДСТУ EN ISO 14174-S F AB 2
  • ТУ У 20.5-00293255-006:2020
  • ГОСТ 9087-81
  • Алюмінатно-основний
  • АН-26С
  • ДСТУ EN ISO 14174-S F AB 2 AC H5
  • ДСТУ EN ISO 14174-S F AB 2
  • ТУ У 20.5-00293255-006:2020
  • ГОСТ 9087-81
  • Алюмінатно-основний
  • АН-26П
  • ДСТУ EN ISO 14174-S F AB 2 AC H5
  • ДСТУ EN ISO 14174-S F AB 2
  • ТУ У 20.5-00293255-006:2020
  • ГОСТ 9087-81
  • Алюмінатно-рутиловий
  • АН-67
  • ДСТУ EN ISO 14174-S F AR 1 AC
    H5
  • ДСТУ EN ISO 14174-S F AR 1
  • ТУ У 20.5-00293255-006:2020
  • ТУ У 20.5-00293255-006:2020

Розшифровка повного позначення флюсу згідно зі стандартом:

14174-1-ий індекс2-ий індекс3-ій індекс4-ий індекс5-ий індекс6-ий індекс

14174 - номер цього стандарту;
1-ий індекс - спосіб зварювання, 'S' - дугове зварювання під флюсом;
2-ий індекс - спосіб виготовлення флюсу, 'F' - плавлений флюс;
3-ій індекс - тип флюсу, що характеризує хімічний склад, 'MS' - марганцево-силікатний, 'CS' - кальцієво-силікатний, 'AB' - алюмінатно-основний, 'AR' - алюмінатно-рутиловий;
4-ий індекс - клас флюсу (область застосування), флюси класу 1 призначені для дугового зварювання і наплавлення нелегованих і дрібнозернистих сталей, високоміцних сталей і стійких до повзучості сталей, флюси класу 2 призначені для дугового зварювання і наплавлення корозійно-стійких і жароміцних сталей та/або нікелю і сплавів на нікелевій основі;
5-ий індекс - індекс для позначення роду струму, 'DC' служить для позначення постійного струму, 'AC' служить для позначення змінного струму;
6-ий індекс - індекс для позначення рівня вмісту водню в наплавленому металі, 'H5' - вміст водню в наплавленому металі не більше 5 мл/100 г, 'H10' - вміст водню в наплавленому металі не більше 10 мл/100 г.

Коротке позначення флюсу за стандартом складається з перших чотирьох індексів повного позначення.

Марка флюсу Масова частка, %
оксиду кремнію (IV) оксиду марганцю (II) оксиду кальцію оксиду магнію оксиду алюмінію фтористого кальцію оксиду титану (IV) оксиду цирконію (IV) оксиду заліза (III) сірки фосфору вуглецю
не більше
Тип флюсу по ДСТУ EN ISO 14174 - марганцево-силікатний, MS
АН-348-А 40-44 31-38 не більше 12 не більше 7 не більше 13 3-6 - - 2,5 0,11 0,12 -
АН-348-АМ
АН-348-АПМ 0,09 0,10 0,10
АНЦ-1А 35-45 25-40 не більше 18 не більше 8 не більше 13 3-8 - - 2,5 0,10 0,12 -
АН-60 40-46 36-41 не більше 10 не більше 3 не більше 13 5-9 - - 0,9 0,05 0,05 -
АН-60М
Тип флюсу по ДСТУ EN ISO 14174 - кальцієво-силікатний, CS
АН-47 28-33 11-18 13-17 6-10 9-15 4-7 1,1-2,5 не більше 3,0 0,05 0,08 -
АН-47Д 0,04 0,07 0,10
АН-47ДП 1,1-5,0 0,05
Тип флюсу по ДСТУ EN ISO 14174 - марганцево-силікатний, MS
ОСЦ-45 37-44 37-44 не більше 10 не більше 3 не більше 13 5-9 - - 2,5 0,11 0,14 -
ОСЦ-45М
Тип флюсу по ДСТУ EN ISO 14174 - алюмінатно-основний, AB
АН-20С 19-24 не більше 0,5 3-9 9-13 27-32 25-33 - - 0,8 0,06 0,03 -
АН-26С 29-33 2,5-4,0 4-8 15-18 19-23 20-24 - - 1,5 0,08 0,08 0,05
АН-26П
Тип флюсу по ДСТУ EN ISO 14174 - алюмінатно-рутиловий, AR
АН-67 12-16 14-18 не більше 10 - 35-40 11-16 4-7 не більше 2,5 1,0 0,05 0,05 0,01
Примітка 1. Вміст оксидів заліза у флюсах всіх марок приведено в перерахунку на залізо (III) оксид.
Примітка 2. Вміст суми оксидів калію і натрію у флюсі: АН-20С від 2,0% до 3,0%.
Примітка 3. Вміст B2O3 у флюсі АН-67 не більше 0,4%.

Флюси виготовляють у вигляді однорідних зерен. Вміст сторонніх часток (частинок сировинних матеріалів, футерування, вугілля, графіту, коксу, металевих частинок, що не розчинилися і інш.) :

Марка флюсу Вміст сторонніх часток в % от маси флюсу
АН-348-А, АН-348-АМ, АН-348-АПМ,
АНЦ-1А,
АН-60, АН-60М,
АН-47, АН-47Д, АН-47ДП,
ОСЦ-45, ОСЦ-45М
не більше 0,3
АН-20С, АН-67 не більше 0,2
АН-26С, АН-26П не більше 0,1
Марка флюсу Будова зерен Колір зерен
АН-348-А, АН-348-АМ Скловидна Від жовтого до коричневого усіх відтінків
АНЦ-1А Скловидна Від світло-коричневого до темно-коричневого усіх відтінків
АН-47, АН-47Д Скловидна Від темно-коричневого до чорного усіх відтінків
ОСЦ-45, ОСЦ-45М Скловидна Від світло-сірого і жовтого до коричневого усіх відтінків
АН-20С Скловидна Від білого до світло-сірого і світло-блакитного усіх відтінків
АН-26С Скловидна Від сірого до світло-зеленого усіх відтінків
АН-348-АПМ Пемзовидна Від світло-сірого і жовтого до коричневого і темно-коричневого усіх відтінків
АН-60, АН-60М Пемзовидна Від сірого і світло-розового до жовтого і світло-коричневого
АН-47ДП Пемзовидна Чорний матовий
АН-26П Пемзовидна Від світло-сірого і світло-зеленого до сірого усіх відтінків
АН-67 Пемзовидна Від світло-сірого, сірого і темно-сірого до світло-коричневого, коричневого і чорного усіх відтінків

Наявність у флюсах зерен з кольором, що відрізняються від зазначеного вище:

Марка флюсу Наявність зерен з кольором, що відрізняються від зазначеного вище в % від маси флюсу
АН-47, АН-47Д, АН-47ДП,
ОСЦ-45, ОСЦ-45М,
АН-60, АН-60М,
АН-20С,
АН-26С, АН-26П,
АН-67
не більше 3
АН-348-А, АН-348-АМ, АН-348-АПМ,
АНЦ-1А
не більше 10
Марка флюсу Розмір зерен, мм
АН-348-АМ, АН-348-АПМ,
ОСЦ-45М,
АН-60М
0,25 - 1,60
АН-47, АН-47Д, АН-47ДП,
АН-26С
0,25 - 2,50
АН-348-А,
АНЦ-1А,
ОСЦ-45,
АН-20С,
АН-26П,
АН-67
0,25 - 2,80
АН-60 0,35 - 4,00

Не допускається наявність у флюсах зерен розміром, що перевищує відповідно 1,60; 2,50; 2,80; 4,00 мм і зерен розміром менше 0,25 і 0,35 мм в кількості більше 3% від маси флюсу.

За погодженням із споживачем допускається виготовляти флюс з розміром зерен, відмінним від зазначених в таблиці. При цьому розміри зерен і допустимі відхилення слід вказувати в замовленні.

Марка флюсу Вологість в % від маси флюсу
АН-348-АПМ,
АН-47Д, АН-47ДП,
АН-60, АН-60М,
АН-20С,
АН-67
не більше 0,05
АН-47 не більше 0,08
АН-348-А, АН-348-АМ,
ОСЦ-45, ОСЦ-45М,
АНЦ-1А,
АН-26С, АН-26П
не більше 0,1
Марка флюсу Насипна щільність, г/см3
АН-47 1,4 - 1,8
АН-47Д 1,35 - 1,60
АН-348-А, АН-348-АМ,
АНЦ-1А,
АН-20С,
АН-26С,
ОСЦ-45, ОСЦ-45М
1,3 - 1,8
АН-47ДП 1,1 - 1,3
АН-348-АПМ 0,9 - 1,2
АН-26П,
АН-60, АН-60М,
АН-67
0,8 - 1,1

  • Дуга повинна лего збуджуватися і стабільно горіти
  • Наплавлений валик повинен мати рівну гладку поверхню з плавним переходом до основного металу
  • Шлак повинен забезпечувати хороше формування валиків наплавленого металу і легко віддалятися після охолодження
  • Пори і тріщини на поверхні наплавленого валика не допускаються
Контроль зварювально-технологічних властивостей флюсів проводиться за погодженням виробника зі споживачем

  • Пісок кварцовий по ДСТУ Б В.2.7-131
  • Концентрат марганцеворудний за діючими в Україні нормативними документами
  • Концентрат плавікошпатовий за діючими в Україні нормативними документами
  • Шлак, щебінь за діючими в Україні нормативними документами
  • Порошок періклазовий по ГОСТ 24862
  • Глинозем по ГОСТ 30558
  • Доломіт за діючими в Україні нормативними документами
  • Концентрат рутиловий за діючими в Україні нормативними документами
  • Концентрат цирконовий за діючими в Україні нормативними документами
  • Концентрат ільменіту за діючими в Україні нормативними документами
Допускається використання аналогічних видів сировини вітчизняного та зарубіжного виробництва, які повинні відповідати чинним в Україні нормативним документам, іншими документами, передбаченими чинним законодавством України

  • Флюси упаковують в поліпропіленові мішки, м'які контейнери типу МКР за діючими в Україні нормативними документами. Маса нетто одного мішка від 20 кг до 50 кг, контейнера МКР - не більше 1000 кг
  • За погодженням із замовником флюси можуть бути упаковані в іншу тару за діючими в Україні нормативними документами, що забезпечує збереження флюсу і його якість при транспортуванні
  • Флюси, призначені для експорту, упаковують відповідно до вимог контракту
Допустиме мінусове відхилення маси нетто флюсів від номінального значення не має перевищувати 1%.
Відхилення в бік збільшення кількості продукції від номінального не обмежуються

Марка флюсу Застосування
АН-348-А, АН-348-АМ,
ОСЦ-45, ОСЦ-45М
Кислі флюси марганцево-силікатного типу. Легують метал швів кремнієм і марганцем, тому можуть застосовуватися в поєднанні з зварювальними дротами марок Св-08, Св-08А, Св-08ГА, S1, S2 і ін., що не містять кремній.
Рекомендуються для механізованого зварювання і наплавлення конструкцій з низьковуглецевих нелегованих і низьколегованих сталей широкого призначення нелегованими і низьколегованими зварювальними дротами при температурах експлуатації до мінус 400 С.
Флюси марок АН-348-А, АН-348АМ з вмістом Fe2O3 на верхній межі (2-2,5% мас.) рекомендуються тільки для зварювання дротами, що містять кремній і марганець.
Модифікації флюсів марок АН-348-А, АН-348-АМ і ОСЦ-45, ОСЦ-45М з розміром зерен 0,25-1,6 мм призначені для дугового зварювання і наплавлення зварювальними дротами діаметром 3 мм і менше.
АН-348-АПМ,
АН-60, АН-60М
Кислі флюси марганцево-силікатного типу. Легують метал швів кремнієм і марганцем, тому можуть застосовуватися в поєднанні з зварювальними дротами марок Св-08, Св-08ГА, S1, S2 і ін., що не містять кремній.
Рекомендуються для механізованого зварювання і наплавлення конструкцій з низьковуглецевих нелегованих і низьколегованих сталей широкого призначення нелегованими і низьколегованими зварювальними дротами при температурах експлуатації до мінус 400 С, при необхідності забезпечення якісного формування поверхні швів на підвищених швидкостях зварювання.
АН-47 Нейтральні флюси кальцієво-силікатного типу. Забезпечують незначне легування металу швів кремнієм (0,06% мас.) і марганцем (0,06% мас.), його високу чистоту по неметалевим включенням і перешкоджають утворенню в металі швів рядкових сульфідів і оксисульфідів.
Рекомендуються для дугового зварювання будівельних і машинобудівних конструкцій широкого профілю, що виготовляються з прокату низьколегованих, холодостійких і атмосферостійких сталей низьколегованими зварювальними дротами при температурі експлуатації конструкцій до мінус 700 С.
АН-47ДП Плавлені пемзовидні нейтральні флюси кальцієво-силікатного типу, що виготовляються методом подвійного рафінування. Відрізняються низьким вмістом шкідливих домішок - сірки і фосфору.
Призначені для швидкісного зварювання труб з дрібнозернистих холодостійких сталей звичайної і підвищеної міцності, які використовуються для монтажу магістральних газонафтопроводів великого діаметру, а також інших зварних конструкцій відповідального призначення - мостів, резервуарів, хімнафтоапаратури.
АН-20С Плавлені скловидні флюси алюмінатно-основного типу.
Застосовуються для дугового автоматичного наплавлення високолегованих сталей і зварювання легованих сталей відповідними зварювальними дротами. Рекомендовані зварювальні дроти: ПП-3Х2В8, ПП-25Х5ФМС, Нп-30ХГСА, СВ30Х25Н16Г7.
АН-26С Плавлені скловидні флюси алюмінатно-основного типу.
Застосовуються для дугового автоматичного і напівавтоматичного зварювання нержавіючих, корозійно-стійких і жароміцних сталей відповідними зварювальними дротами. Рекомендовані зварювальні дроти: СВ06Х19Н9Т, СВ01Х19Н9, СВ08Х19Н10Б.
АН-26П Плавлені пемзовидні флюси алюмінатно-основного типу.
Застосовуються для високошвидкісного дугового автоматичного і напівавтоматичного зварювання нержавіючих, корозійно-стійких і жароміцних сталей відповідними зварювальними дротами: СВ06Х19Н9Т, СВ01Х19Н9, СВ08Х19Н10Б і іншими.

БАГАТОСТУПЕНЕВИЙ КОНТРОЛЬ ЯКОСТІ

1 ЕТАП
100% КОНТРОЛЬ ЯКОСТІ СИРОВИННИХ МАТЕРІАЛІВ
2 ЕТАП
ОПЕРАТИВНИЙ КОНТРОЛЬ ПРОДУКЦІЇ
2.1 Визначення хімічного складу в кожній плавці
2.2 Визначення вологості після прожарювання в печі в кожній плавці методом Карла Фішера при 9800 С
2.3 Контроль гранулометричного складу в кожній плавці
2.4 Визначення зварювально-технологічних випробувань у кожній плавці
3 ЕТАП
КОНТРОЛЬ ЯКОСТІ ГОТОВИХ ПАРТІЙ ПРОДУКТУ
3.1 Визначення хімічного складу в кожній готовій партії
3.2 Визначення вологості в кожній партії методом Карла Фішера при 9800 С
3.3 Контроль гранулометричного складу в кожній партії
3.4 Визначення зварювально-технологічних випробувань в кожній партії
4 ЕТАП
ВИБІРКОВИЙ КОНТРОЛЬ ЯКОСТІ ГОТОВИХ ПАРТІЙ ПЕРЕД ВІДВАНТАЖЕННЯМ
4.1 Визначення вологості в біг-бегах методом Карла Фішера при 9800 С
4.2 Контроль гранулометричного складу
4.3 Визначення зварювально-технологічних випробувань
Замовлення: +38(061) 239-70-70, 239-70-75; Ця електронна адреса захищена від спам-ботів. Вам необхідно увімкнути JavaScript, щоб побачити її. або оформіть попередній заказ

ПрАТ "Запоріжсклофлюс"
ІПН: 002932508240
ЄДРПОУ: 00293255
Адреса: 69035, Україна, м.Запоріжжя, вул.Діагональна, 2

Банківські реквізити:
Р/р: UA303510050000026000617360400
Банк: АТ "УкрСиббанк", МФО: 351005

Силікати натрію, флюси зварювальні, скло рідке:
sbut@steklo.zp.ua
+38(061) 239-70-70
+38(061) 239-70-75

Оплата продукції:
Оплата за продукцію, що відвантажується, здійснюється за безготівковим розрахунком шляхом перерахування грошових коштів на розрахунковий рахунок Продавця. На підприємстві діє гнучка система знижок і відстрочок платежу. Будемо раді бачити Вас в особі наших партнерів!

Відвантаження і доставка продукції:
Відвантаження продукції здійснюється зі складів підприємства. Можлива доставка автомобільним, залізничним, річковим і морським транспортом. Розглянемо будь-які Ваші пропозиції!

Заказ Зв'язок
